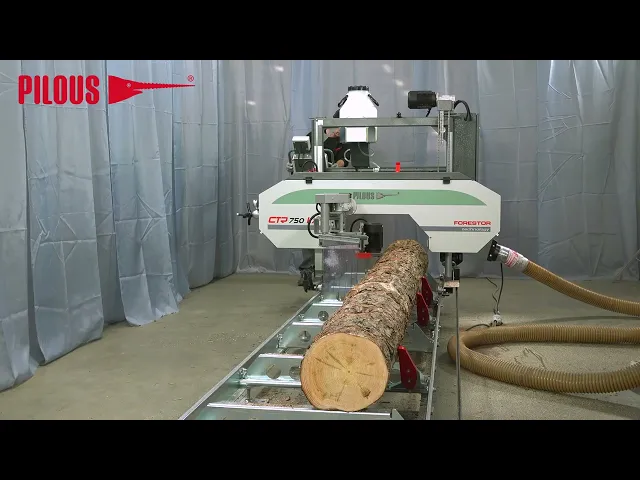

Kmeňová pásová píla PILOUS CTR 750 LX 7,5 KW

Najvýkonnejší typ z populárneho modelového radu CTR 750 umožňuje produktívne spracovanie kmeňov až do priemeru 75 cm.

Oproti typu CTR 750 EV so strojným posuvom do rezu a späť a motorovým výškovým nastavením ramena pílového pásu je tento model navyše vybavený predrezom. V základe stroja je tiež Regulácia chladenia a Ukazovateľ napnutia pílového pásu. To všetko výrazným spôsobom zvyšuje produktivitu stroja a komfort obsluhy. Ideálne riešenie pre rodinné farmy, alebo malé pilnice.

Výškové nastavenie ramena pílového pásu je riešené pomocou reťazového prevodu poháňaného elektromotorom so šnekovou prevodovkou. Na farebnom dotykovom displeji sa jednoducho nastaví požadovaná hrúbka rezu s možnosťou nastavenia potrebného prerezu materiálu. Pohyb ramena riadený pomocou frekvenčného meniča so spomalením v koncových polohách, zaručuje presné automatické nabehnutie na požadované hodnoty.
 Jednoduché intuitívne ovládanie na 3,8 palcovom farebnom dotykovom displeji ovládanom novou generáciou operačného systému.
 Umožňuje voľbu medzi štyrmi programovacími reznými režimami. Je možné nastaviť opakovanie konštantnej, alebo variabilnej hrúbky reziva. Tiež je možné voliť medzi dvoma spôsobmi automatického vybehnutia ramena po vykonaní rezu, a to na fixnú výšku, alebo o poslednú mieru.

Posuv do rezu a späť zaisťuje pomocou reťazového prevodu elektromotor so šnekovou prevodovkou, riadený frekvenčným meničom. Rýchlosť pojazdu sa mení jednoducho otáčaním kolieska potenciometra na ovládacom paneli. Koncové, dojazdové polohy sú proti nárazu zabezpečené automatickým spomalením a zastavením. Ovládací panel je umiestnený na pojazdnom moste ramena pílového pásu. To umožňuje počas rezu bližší kontakt obsluhy s rezaným materiálom.

Predrez

Profesionálny, robustný predrez je osadený priemyselným motorom (400 V). Pomocou predrezového kotúča s SK-plátkami sú odstraňované nečistoty z kmeňa v dráhe, kde vniká pílový pás do materiálu a tým sa zabraňuje rýchlemu otupeniu pílových pásov.
Ďalší elektromotor so šnekovou prevodovkou umožňuje výklon ramena predrezu s kotúčom podľa priemeru spracovávaného kmeňa.
 Všetky funkcie sú ovládané z centrálneho panelu.
 Používanie predrezu obmedzuje časté výmeny pílových pásov a zvyšuje ich životnosť aj celkovú produktivitu stroja. Predrezový kotúč pracuje cca 30 cm pred pílovým pásom, to treba vziať do úvahy pri voľbe celkovej dĺžky rezu a počtu predlžovacích sekcií.

Regulácia chladenia

Systém chladenia je navyše osadený prietokovým elektromagnetickým ventilom, ktorý sa automaticky otvorí pri spustení pílového pásu. Pri zastavení pílového pásu sa ventil uzavrie. Výrazne uľahčuje obsluhu stroja, šetrí spotrebu chladiaceho média a zároveň čas potrebný na jeho doplňovanie.

Ukazovateľ napnutia pílového pásu

Umožňuje presné napnutie pílového pásu na optimálnu hodnotu podľa tlakomeru a hlavne jeho kontrolu počas prevádzky stroja.
Počas rezu dochádza k zahrievaniu pílového pásu a z dôvodu tepelnej rozťažnosti k predĺženiu jeho celkovej dĺžky. Výsledkom je nedostatočné napnutie pásu, ktoré je jednou z hlavných príčin nerovného, ​​vlnitého rezu. Na ukazovateli tlakomeru ihneď vidíte pokles tlaku a vykonáte dopnutie pílového pásu.
Optimálne napnutie pílového pásu je zásadné ako pre kvalitu rezu, tak aj životnosť pílového pásu a celého stroja.

Masívne uložené hnacie koleso je cez klinový remeň poháňaný profesionálnym elektromotorom, špeciálne vyvažovaným proti vibráciám. Stroj je v základnej verzii osadený výkonným motorom 5,5 kW. Pre ešte vyšší výkon, napríklad pri rezaní presilenej guľatiny alebo aj pri delení veľmi tvrdých materiálov je možnosť použitia motora 7,5 kW.

Celkový príkon stroja 6,95 kW (pri silnejšom motore 7,5 kW je celkový príkon 8,95 kW) zaručuje nízke prevádzkové náklady a jednoduché pripojenie k sieti. Istič 20 A (25 A pri motore 7,5 kW).

Systém napínacieho kolesa sa pohybuje v liatinovom vedení, čo zaručuje dlhú životnosť a presnosť nastavenia aj pri dlhodobom používaní stroja.

Rameno je osadené hliníkovými obežnými kolesami s presným vyvážením proti vibráciám. V obvode kolesa je vysústružená drážka, v ktorej je nasadený výmenný klinový remeň z gumotextilu, ktorý tvorí styčnú plochu medzi kolesom a pílovým pásom.

Základom stability stroja sú vo svojej kategórii veľmi masívne oceľové pojazdové sekcie, zaisťujúce optimálne vedenie mosta ramena pílového pásu.
Pojazdové sekcie sú osadené výškovo nastaviteľnými uholníkmi a upínačmi kmeňa.

CTR 750 LX používa štandardné pílové pásy na drevo (34-35 x 0,9-1,0 mm), rovnako ako pri plne profesionálnych modeloch.
Modelový rad CTR predstavuje najmodernejšie trendy v konštrukcii kmeňových pásových píl so zvláštnym dôrazom na maximálnu presnosť a dlhodobú životnosť stroja pri minimálnych vynaložených nákladoch.

Stroje sú koncipované originálnym stavebnicovým spôsobom, ktorý umožňuje jednoduchú výmenu alebo nastavenie všetkých hlavných technologických uzlov a ich jednotlivých častí. To z dlhodobého hľadiska používania stroja výrazným spôsobom znižuje náklady na údržbu a taktiež skracuje servisné časy a znižuje tak doby odstávok vo výrobe.

Všetky fotografie majú iba ilustratívny charakter. Skutočné prevedenie produktu sa môže líšiť v dôsledku neustáleho vylepšovania.
